Communauté Generale

bonjour et bienvenue aux nouveaux de la communaute

Salut

Salut

salut

Salut

Bonjour chers membres je suis nouveau dans la communaute.

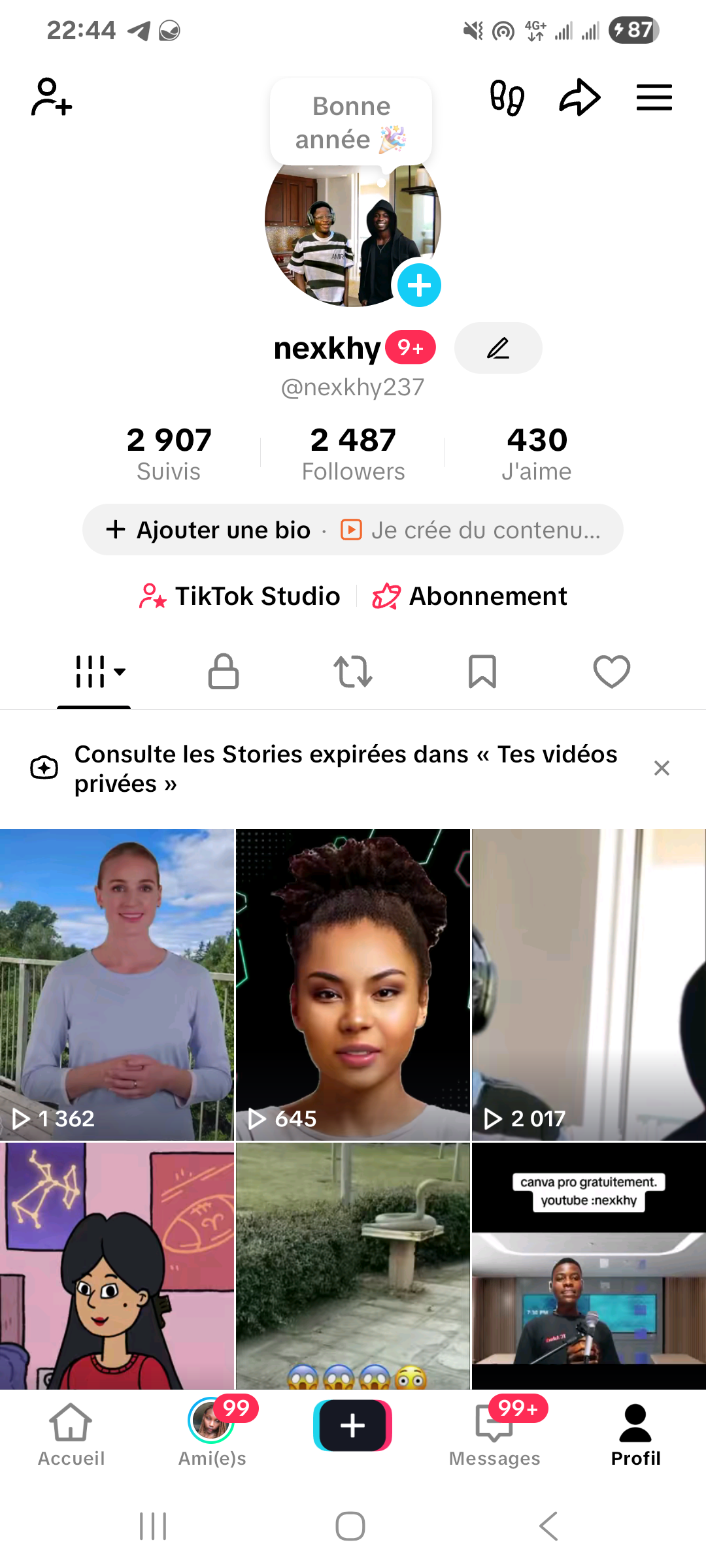

Je veux acheter ce compte tiktok

Salut

Salut comment vas tu?

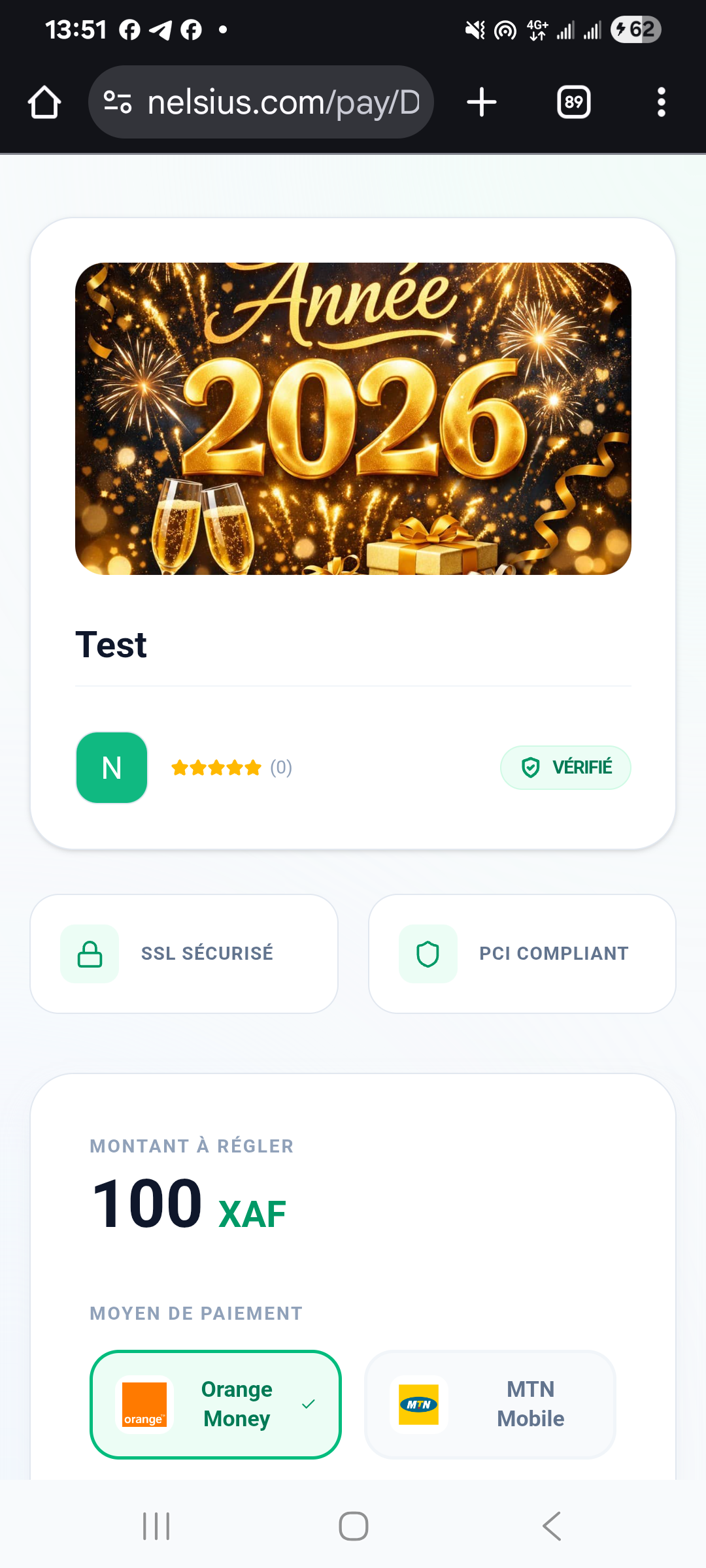

Voici la plate forme pour vous permettre de creer les liens de payements et encaisser de l’argent de vos clients https://nelsius.com

https://nelsius.com

CANEVAS DE RAPPORT DE STAGE(GSI2 et IGL2) Dédicace Remerciements  Avant-propos  Résumé Abstract  Listes sigles et abréviations  Liste des tableaux  Listes de figures  Sommaire INTRODUCTION GENERALE PREMIERE PARTIE : PRESENTATION DE L’ENTREPRISE ET ETUDE DE L’EXISTANT Introduction de la première partieCHAPITRE 1 : Présentation de << Nom entreprise >> et déroulement du stage Introduction du chapitre 11.1. Présentation de << nom entreprise>> 1.1.1. Création et évolution (mission, activités, fiche d’identification, plan de localisation)1.1.2. Structure et fonctionnement (Organigramme et description des différents postes de l’organigramme) 1.2. Déroulement du stage 1.2.1. Présentation du << service d’accueil>> (Service dans lequel vous avez fait le stage) 1.2.2. Chronogramme des activités et justification du thèmeA. Chronogramme des activitésB. Justification du thèmeConclusion du chapitre 11CHAPITRE 2 : Etude de l’existant Introduction du chapitre 22.1. Description du système d’information existant 2.1.1. Délimitation du système d’information (Activité principale et les différents processus, acteurs : internes +externes) 2.1.2. Description des processus 2.2. Critique de l’existant et ébauche de solutions 2.2.1. Critique de l’existant2.2.2. Ebauche de solutions (objectifs du nouveau système, description des nouveaux processus, cahier des charges) Conclusion du chapitre 2DEUXIEME PARTIE : MISE EN PLACE DU NOUVEAU SYSTEME (OU MODELISATION ET IMPLEMENTATION DU SYSTEME FUTUR) CHAPITRE 3 : Modélisation du nouveau système Introduction du chapitre 33.1. Présentation de l’outil de modélisations (UML ou MERISE) - UML (genèse succincte, les diagrammes, les vues) - Merise (les niveaux et les modèles) 3.2. Conception ou modélisation du nouveau système - UML (diagramme CU, de séquence, activités et classes) - MERISE (DDE, MCD, MLD (modélisation des données) ; MCT, MOT (modélisation des traitements)) Conclusion du chapitre 32CHAPITRE 4 : Implémentation (ou réalisation) du nouveau système Introduction du chapitre 44.1. Présentation des outils de développement ou de réalisation + architecture 4.2. Mise en œuvre du système - Capture des écrans (IHM) et code - Sécurité- Evaluation du matériel et logiciel pour l’implantation du nouveau système en entreprise.Conclusion du chapitre 4Conclusion générale Références bibliographiquesAnnexes Table des matières

Chap. 3 MODELISATION D'ETALLEE présentation de d'um Definition 1.2. Objectif d'UML SECTION I: PRESENTATION DU LANGAGE DE LA MODELISATION UTILISE UML (unified modelin ling language) est un langage de modélisation standard utiliser pour sualiser, construire et documenter les antefacts d'ur d'un système. Il est largeme sécifier. visualiser utilisé dans le développement de logiciels et permet de représenter des systèmes complexes de manière claire et structurer. - visualisation: Fournir une représentation graphique des systèmes -Spécification: Définir les composants et les relations d'un système Documentation: Servir de référence pour la maintenance et l'évolution des systèmes. Construction: Aider à la conception et à l'implémentation des systèmes. 1.3. Avantage D'UML Szandardisation : UML est un standard reconnu, ce qui favorise la communication entr quipes. Flexibilité: peut-être applique à divers types de systèmes (logiciels, systèmes nformation...) Outils de support: De nombreux outils logiciels sont disponibles pour faciliter la odélisation UML. 2) les principaux diagrammes D'UML UML se compose de plusieurs types de diagrammes, qui se divisent en deux catégories principales: 2.1. Diagrammes Structurels: Diagramme de classe : Montre la structure des classes et leurs relations. Diagramme d'objets : Représente des instances de classes à un moment donne. - Diagramme de composantes : illustre les composants logiciels et leurs relations. - Diagramme de déploiement : Montre l'architecture physique d'un système.

2.2. Diagrammes Comportementaux: Diagramme de cas d'utilisation: Représente les interactions entre utilisateurs (acteurs) et le système. -Diagramme de séquences: Montre l'ordre des messages échanges entre objets. Diagramme d'activités: représente les flux de travail et les processus métier piagramme d'états : Montre les états d'un objet et les relation transitions entre ces états. SECTION 2 MODELISATION DU FUTUR SYSTEME 1) Analyse des besoins fonctionnels Dans le diagramme des cas d'utilisation Um chaque acteur est lie à un ou plusieurs cas d'utilisation qui décrivent les interactions entre l'acteur et le système. Dans notre cas comme principaux acteurs nous avons: Les clients: Passer une commande, s'abonner au diffèrent produits mensuels qu'offre la boulangerie, souscrire aux différents services qu'offre la boulangerie Administrateurs: gérer les utilisateurs, consulter les diffuent inscription effectuer par les utilisateurs Vendeur: Enregistrer une vente Développeur: créer une interface, implémenter la fonctionnalité de gestion des stocks. 2) Diagramme Des Cas D'utilisation a) Objectif L'objeetif de UML est de fournir un langage standardise pour la modélisation des systèmes logiciels. Voici quelques objectifs principaux de UML: La visualisation: permet de représenter graphiquement les divers aspects d'un système, Facilitant ainsi la compréhension. Et à améliorer la qualité des loges. Spécification: fournit des notations précises pour décrire les exigences et le comportement du système. Documentation aide à créer une documentation claire et cohérente qui peut être utiliser toutou long du cycle de vie du développement. Construction: facilite la construction de systèmes en fournissant des modelés qui peuvent être directement utilises pour le codage

La standardisation: offre une approche normalisée pour la modélisation, ce qui aide à réduire les ambigüités et à améliorer la qualité des logiciel b) Présentation des concepts du diagramme de classe e diagramme de cas d'irisation est un outil de modélisation utilise en ingénierie logiciels our représenter les interactions entre les utilisateurs (ou acteurs) et un système. Voici les cencepts clés associes à ce type de diagramme : b.1. Acteurs Définition: un cas d'utilisation décrit une fonction ou un service que le système pumit à un acteur. C'est un scenario qui utilise une interaction spécifique. Format: Chaque cas d'utilisation a un nom, une description et peut avoir des préconditions et exceptions. b.2. Relations Association: lien entre un acteur et un cas d'utilisation, indiquant que l'acteur participe à ce cas d'utilisation. Généralisation: permet de montrer qu'un acteur ou un cas d'utilisation hérite des caractéristiques d'un autre. Inclusion : indique qu'un cas d'utilisation utilisasse un autre cas d'utilisation pour accomplir une tâche. Extension : permet d'ajouter des fonetionnalités optionnelles optionnelles à un cas d'utilisation principal. b.3. Modélisation du diagramme des cas d'utilisation

CHAPITRE 4. IMPLEMENTATION DE LA BASE DE DONNEE 1.1. Définition d'une base donnée [ne base de donner est un ensemble organise d'informations ou de données, généralement stockées et et accessibles électroniquement à partir d'un système informatique. Les bases d donner permettent de manipuler et de récupérer des données de manières efficaces. 1.2. Enjeux des bases de données Les enjeux des bases de données sont multiples et touchent divers aspects de la gestion de l'information. Voici quelques-uns des principaux enjeux 1.2.1. Sécurité des données Protection contre les aces non autorises Cryptage des informations sensibles. 1.2.2. Intégrité des données Assurer la précision et la cohérence des données. Utilisation de contraintes et de validations. 1.2.3. Performance Optimisation des requetés pour un accès rapide aux données. Gestion efficace des ressources système. 1.3. Quelque exemple de SGBD Voici quelque exemple de de systèmes de gestion de base de donnes Mya SQL: est un SGBD relationnel open source très populaire pour les applications web. Oracle data base: est un SGBD relationnel commerciale reconnu pour sa robustesse et ses Capacités de gestion de grandes quantités de données. Microsoft sQL Server: qui est un SGBD relationnel commercial, reconnu pour sa robustesse et Ses capacités de gestion de grandes quanti de données.

1.4. Raison justificative de la base de donner Le choix de de MySQL et SQL server pour notre projet ses fait sur appuis de plusieurs facteurs. Parmi ses nombreux facteurs on peut site: 1.4.1. Le cout MySQL: open source et gratuit, bien que des versions commerciales existent comme MySQL Entreprise. SQL Server: Licences payantes, bien que des versions gratuites comme SQL server Express soient disponibles avec des limitations. 1.4.2. Plateforme MySQL: multiplateforme, fonctionne sur Windows, Linux et MacOs SOL Server: principalement sur Windows, mais des versions récentes sont disponibles sur linux. 1.4.3. Fonctionnalités MySQL : Excellente performance pour les lectures, souvent utilise pour des applications web. sOL: S Offre des fonctionnalités avancées comme l'intégration avec d'autre outils Microsoft, des rapports intègres, et des analyses. 1.4.4. Sécurité MySOL: Bonnes options de sécurité, mais peut nécessiter des configurations supplémentaires. Avancées comme le chiffrement des données. Elaboration du dictionnaire de donner

Imports System.Drawing Imports System.Windows.Forms Public Class Form1 Private Sub Form1_Load(sender As Object, e As EventArgs) Handles MyBase.Load Me.Text = "Gestion des Utilisateurs" Me.Size = New Size(900, 600) Me.StartPosition = FormStartPosition.CenterScreen Me.BackColor = Color.White ' ===== TITRE ===== Dim lblTitre As New Label() lblTitre.Text = "Gestion des Utilisateurs" lblTitre.Font = New Font("Segoe UI", 18, FontStyle.Bold) lblTitre.Location = New Point(20, 10) lblTitre.AutoSize = True Me.Controls.Add(lblTitre) ' ===== RECHERCHE ===== Dim txtRecherche As New TextBox() txtRecherche.Width = 250 txtRecherche.Location = New Point(600, 20) Me.Controls.Add(txtRecherche) ' ===== LOGIN ===== Dim lblLogin As New Label() lblLogin.Text = "Login *" lblLogin.Location = New Point(20, 80) Me.Controls.Add(lblLogin) Dim txtLogin As New TextBox() txtLogin.Location = New Point(20, 100) txtLogin.Width = 200 Me.Controls.Add(txtLogin) ' ===== NOM ===== Dim lblNom As New Label() lblNom.Text = "Nom *" lblNom.Location = New Point(250, 80) Me.Controls.Add(lblNom) Dim txtNom As New TextBox() txtNom.Location = New Point(250, 100) txtNom.Width = 300 Me.Controls.Add(txtNom) ' ===== TELEPHONE ===== Dim lblTel As New Label() lblTel.Text = "Tel *" lblTel.Location = New Point(20, 140) Me.Controls.Add(lblTel) Dim txtTel As New TextBox() txtTel.Location = New Point(20, 160) txtTel.Width = 200 Me.Controls.Add(txtTel) ' ===== SEXE ===== Dim lblSexe As New Label() lblSexe.Text = "Sexe *" lblSexe.Location = New Point(250, 140) Me.Controls.Add(lblSexe) Dim cmbSexe As New ComboBox() cmbSexe.Location = New Point(250, 160) cmbSexe.Items.AddRange(New String() {"Homme", "Femme"}) Me.Controls.Add(cmbSexe) ' ===== LIEU ===== Dim lblLieu As New Label() lblLieu.Text = "Lieu *" lblLieu.Location = New Point(450, 140) Me.Controls.Add(lblLieu) Dim txtLieu As New TextBox() txtLieu.Location = New Point(450, 160) txtLieu.Width = 200 Me.Controls.Add(txtLieu) ' ===== DATE ===== Dim lblDate As New Label() lblDate.Text = "Date *" lblDate.Location = New Point(20, 200) Me.Controls.Add(lblDate) Dim dtDate As New DateTimePicker() dtDate.Location = New Point(20, 220) Me.Controls.Add(dtDate) ' ===== SUSPENDU ===== Dim lblSuspendu As New Label() lblSuspendu.Text = "Suspendu *" lblSuspendu.Location = New Point(250, 200) Me.Controls.Add(lblSuspendu) Dim rbOui As New RadioButton() rbOui.Text = "Oui" rbOui.Location = New Point(250, 220) Me.Controls.Add(rbOui) Dim rbNon As New RadioButton() rbNon.Text = "Non" rbNon.Location = New Point(310, 220) rbNon.Checked = True Me.Controls.Add(rbNon) ' ===== TABLE ===== Dim dgv As New DataGridView() dgv.Location = New Point(20, 260) dgv.Size = New Size(840, 200) dgv.ColumnCount = 4 dgv.Columns(0).Name = "Login" dgv.Columns(1).Name = "Nom et Prénom" dgv.Columns(2).Name = "Téléphone" dgv.Columns(3).Name = "Suspendu" Me.Controls.Add(dgv) ' ===== BOUTONS ===== Dim btnSave As New Button() btnSave.Text = "Enregistrer" btnSave.Location = New Point(20, 480) btnSave.BackColor = Color.LightGreen Me.Controls.Add(btnSave) Dim btnEdit As New Button() btnEdit.Text = "Modifier" btnEdit.Location = New Point(200, 480) btnEdit.BackColor = Color.LightBlue Me.Controls.Add(btnEdit) Dim btnNew As New Button() btnNew.Text = "Nouveau" btnNew.Location = New Point(380, 480) btnNew.BackColor = Color.LightGreen Me.Controls.Add(btnNew) Dim btnDelete As New Button() btnDelete.Text = "Quitter" btnDelete.Location = New Point(560, 480) btnDelete.BackColor = Color.LightCoral Me.Controls.Add(btnDelete) End Sub End Class
